为什么我们需要汽车线束?

2023-10-25 14:09

汽车的线束是什么?汽车很大,平均长度为4米左右。尽管如此,一辆汽车大概有由1万多个不可拆解的独立零部件组装而成,而且这些零部件大多数都很小。


汽车中的线束为汽车中的很多功能负责,比如安全气囊、ABS制动器、信号灯和发动机等汽车中很多重要的功能。如果没有线束,这些功能都不可能实现。


因此,我们应充分了解汽车线束的作用。接下来,我们将为大家解释汽车线束的作用与重要性。



什么是汽车线束?


汽车线束是汽车电路的网络主体,没有线束也就不存在汽车电路。线束是指由铜材冲制而成的接触件端子(连接器)与电线电缆压接后,外面再塑压绝缘体或外加金属壳体等,以线束捆扎形成连接电路的组件。


简单来说,汽车线束组装电缆、连接器、端子和电线,在汽车中传输电力


以前,汽车都是纯机械的,不用电就可以行驶。但是,在没有电的情况下驾驶一辆现代汽车将是一个奇迹


因此,汽车线束是任何汽车发动机的关键部件。没有它们,电流就无法到达汽车的不同电气部件。


汽车的点火系统,如起动机、底盘和交流发电机,都需要电力。如果没有汽车线束来传输它们,它们就无法获得这种电力。


但对于汽车来说,仅仅拥有一个汽车线束是不够的。导线和端子也必须正确连接到电气部件上。


了解这种连接就是了解不同的线束电路。

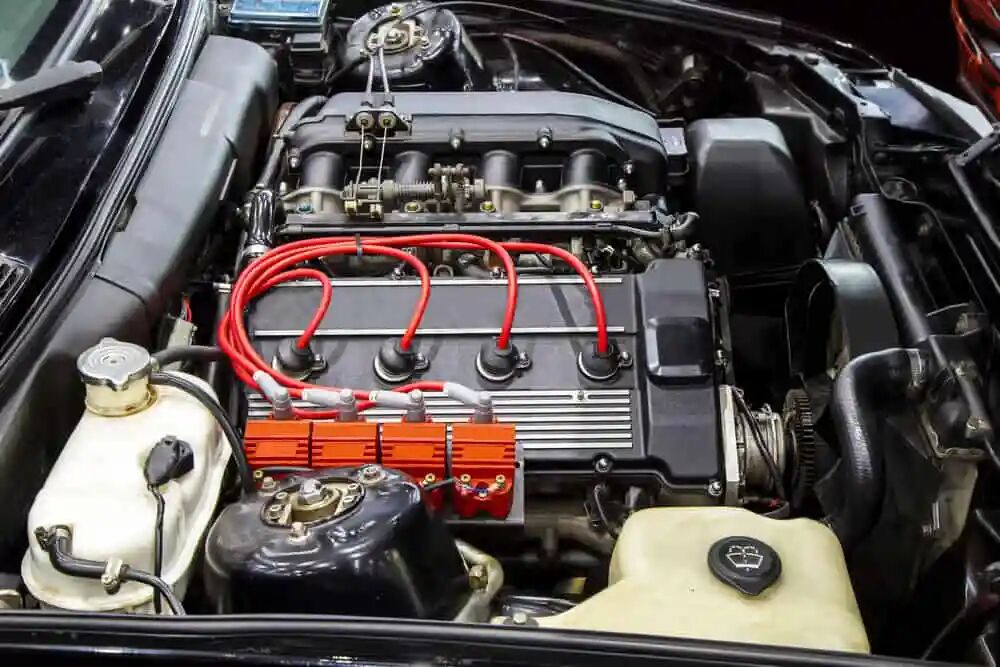

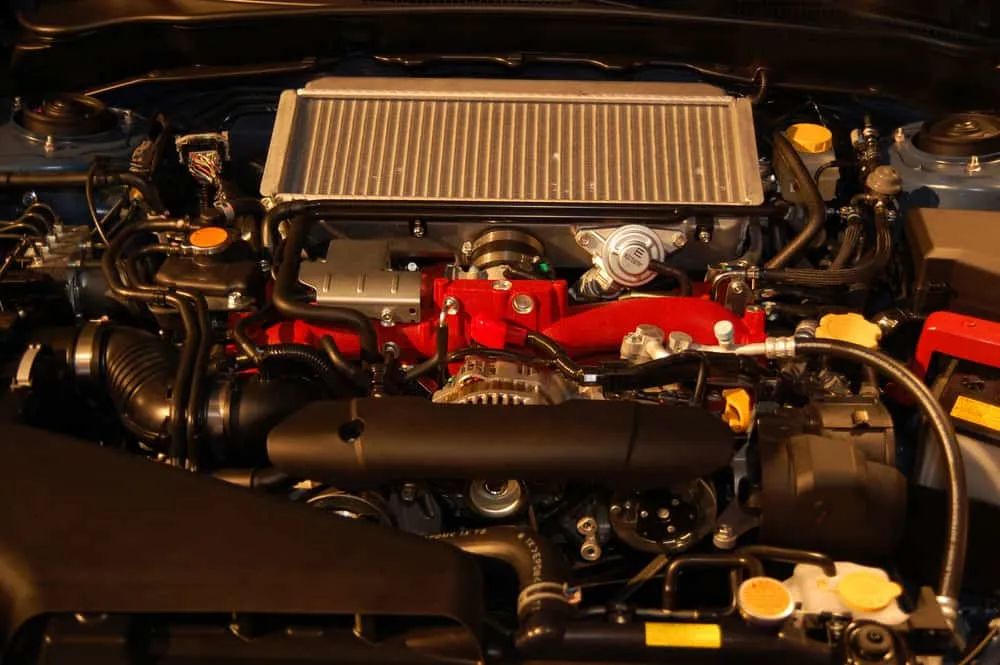

(现代汽车发动机)



汽车线束电路


由于汽车线束连接到不同的电气部件,因此它们具有不同的连接电路。


这些电路有不同的用途。一个常规标准的汽车电路有12个。


电路包括:

  • 仪表板照明灯

  • 仪表

  • 信号灯

  • 加热与空调

  • 喇叭

  • 驻车灯

  • 无线电广播

  • 刹车灯

  • 尾灯

  • 转向信号灯

  • 雨刮器

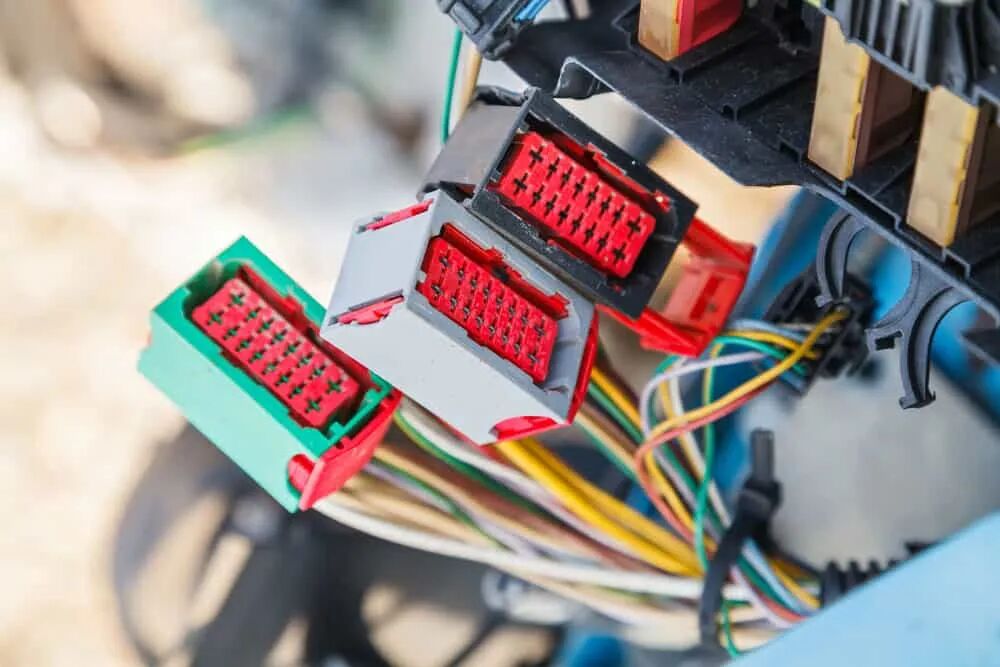

(汽车线束电缆和电路)


从它们的名称,你可以很容易地理解每个电路的功能。


然而,许多高端车辆的线束具有超过12个电路。有的是18个,有的是24个。这些额外的电路很重要,因为车辆配备了更多的电气部件。


如果一辆车有18个电路,你会发现以下是额外的电路:

  • 电动燃油泵

  • 电风扇

  • 高位停车灯

  • 两个电源锁

  • 收音机B+存储器


但如果汽车有24条电路,除了18条之外,这些都是额外的电路:

  • 顶灯

  • 行李箱灯

  • 杂物箱灯

  • 时钟

  • 发动机罩下灯



(发动机罩下灯)



汽车线束的部件


除了电路外,汽车线束还有各种部件,包括:


连接器

连接器组件正如其名:它将线束导线连接到不同的电路和电源。典型的连接器具有公头端和母头端。两端连接在一起以传输电流。


但是,连接器的类型不同,具体取决于线束。它们的端子也有不同的材料,最好的是黄铜和铜。

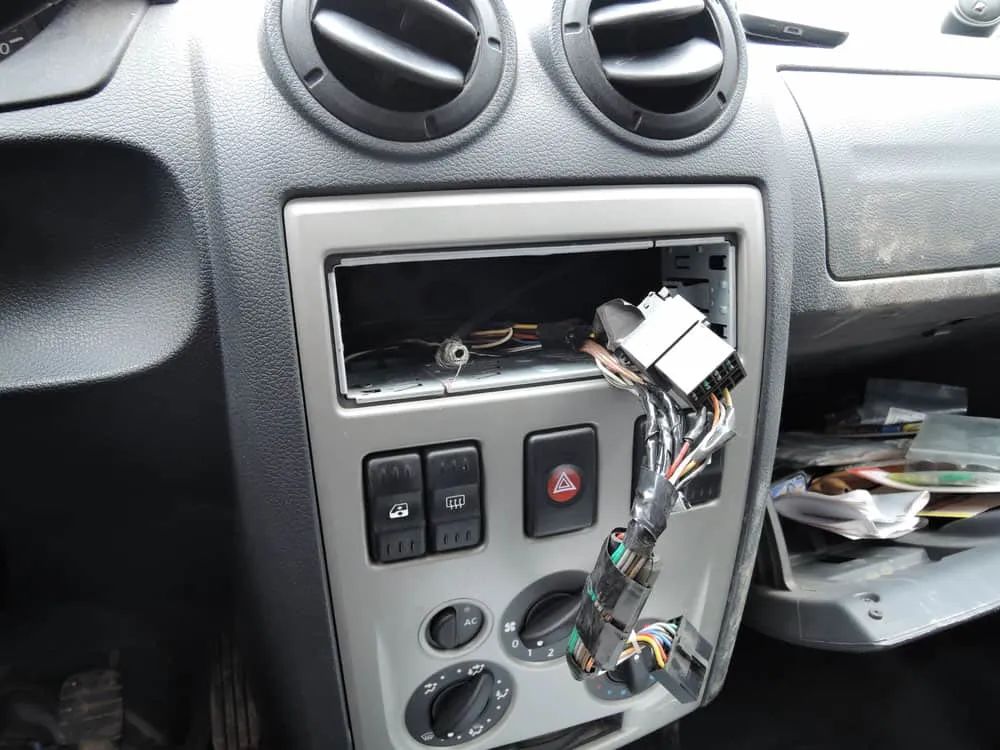

(汽车电缆和电线)



保险丝


一般来说,保险丝的作用是在出现故障时保护电气元件。例如,当电流过高时。


线束保险丝的特点是导线在一定的电流水平下很容易熔断。当它熔断时,就会断开电路。


因此,它可以阻止杂七杂八的电流到达汽车的电气部件,从而保护它们。

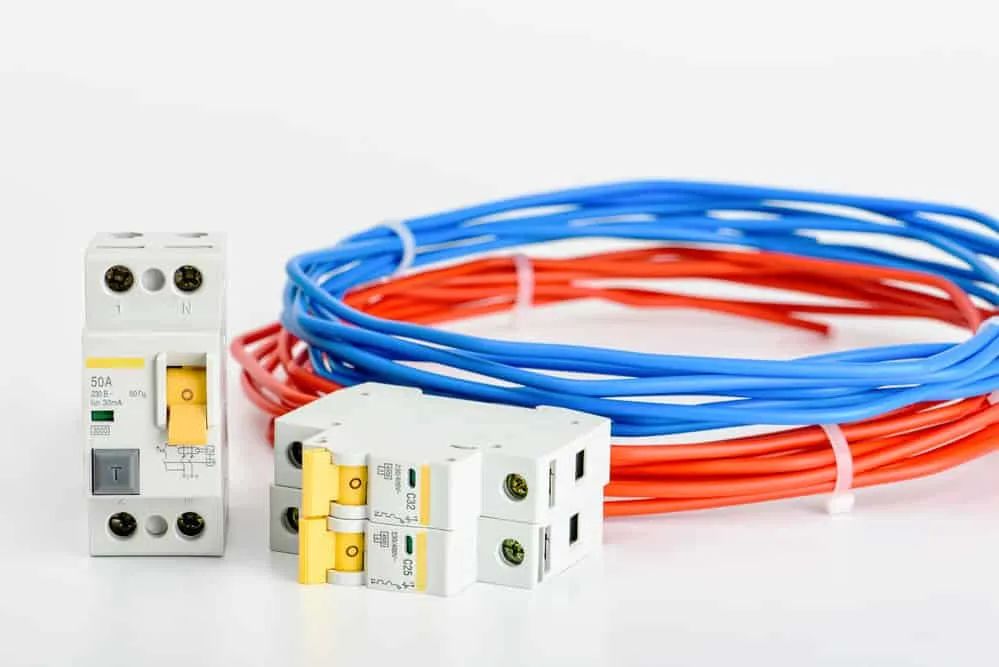

(保护电气元件)



保险丝盒


导线线束中的每个电路都有一个单独的保险丝。这意味着一个保险丝坏了不会影响所有部件。保险丝盒就像一座房子,你可以在里面组装不同的保险丝。它类似于配电板。

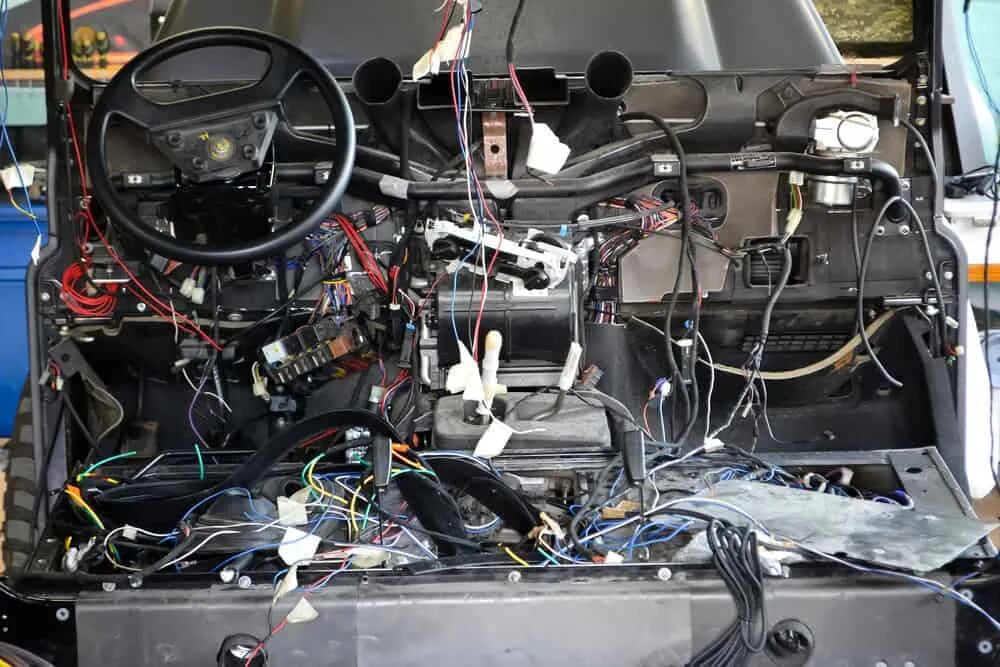

(仪表板后面的线束)



继电器

汽车线束的继电器部件用于高电流循环。它是最重要的部件之一,直接从电池中获取电力。相比之下,一些部件从其他汽车系统部件获得动力。因此,继电器部件可以从低电流传递强大的电流。


电线

线束是由电缆或电线组成的组件。电缆或电线是此处视图中的组件。这些通常是铜线,有不同的电路测量变体。


例如,喇叭和前照灯电路使用1.5号导线。但是圆顶灯和门灯的电路使用0.5规格的电线。在为电路购买导线时,确认电路的电流值至关重要。

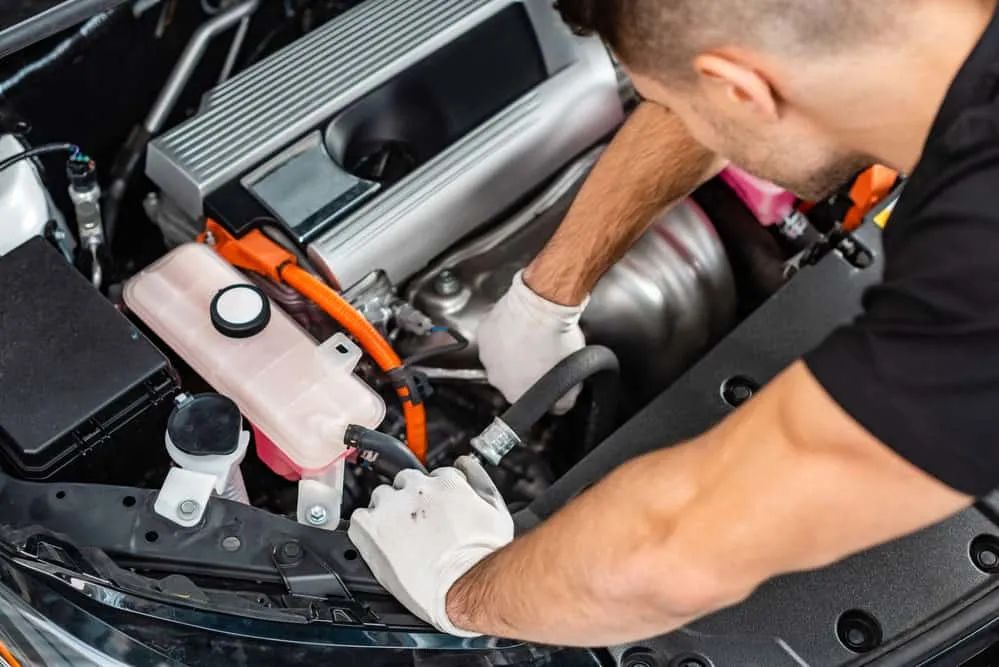

(电气工人检查汽车接线)



汽车线束的优点是什么?


在车里有一个汽车线束总比没有好。以下是它们带来的一些好处:


  • 短路发生较少:对于汽车线束,电路短路的可能性较小。为什么?因为线束将多条导线组装成排列良好的线束。这些捆扎物虽然不灵活但不松散。


  • 快速设置:安装一个线束可能需要很长时间,需要连接许多导线和电路。然而,对于汽车线束,只需要连接一个单元,所有导线都可以工作。除了简化设置之外,您还可以避免错误连接。


  • 更好的燃油使用:安装汽车线束将确保汽车优化燃油使用。从长远来看,你可以节省汽油费。


  • 更耐用:汽车通常需要忍受恶劣的环境。只有极少数的例子,如寒冷的冬季天气、倾盆大雨和热浪。在这种条件下,汽车线束仍能发挥作用。这些线束是用不容易破裂的坚固材料制成的。

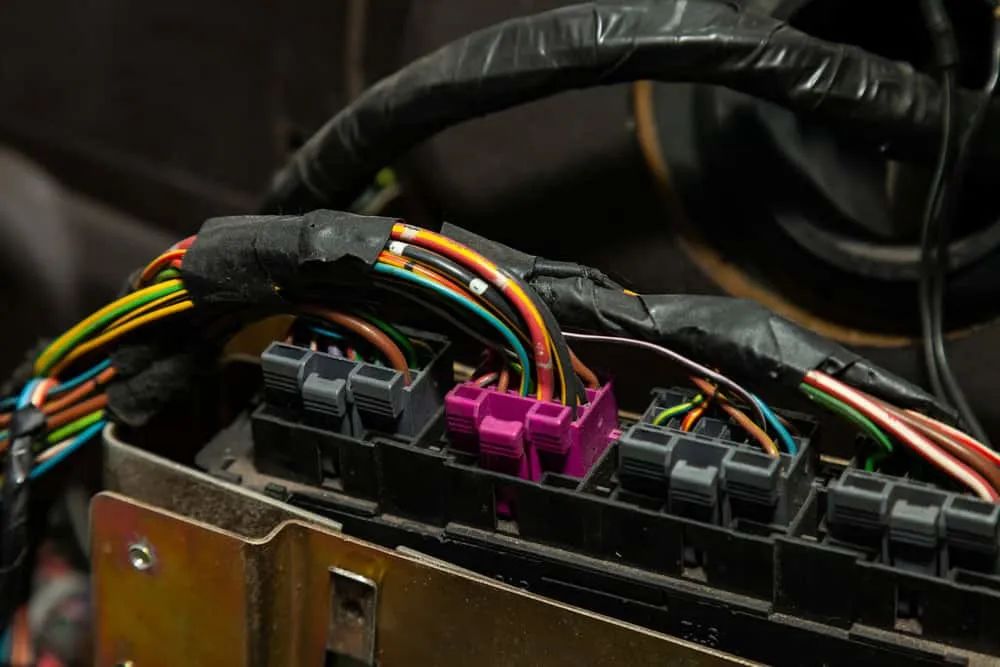

(汽车电气系统的特写)



如何为汽车挑选合适的线束


以下提示将对您有所帮助:


检查电路接头:这是第一步,也是最重要的一步。如前所述,标准线束有12个电路,但其他的有18或24个。必须检查电路接头,以确认其与您的车型相匹配。


此外,检查连接模式。是否需要压接或焊接,或两者兼而有之?两者兼而有之是最佳性能。


检查线束是否可扩展:汽车可能只需要12个电路的线束。如果你有一辆需要18个电路的车,会发生什么?可以购买新的线束。或者,可以获得一个可扩展的线束,它可以容纳来自可组装的更多电路。可扩展线束也是一个优点,因为它们的电压损失较小。


检查线束材料:除了耐用的线束,你什么都不想要。为确保这一点,请检查线束材料,尤其是导线和接头材料。对于电线来说,铜是最好的选择。可以选择铜或黄铜作为连接器端子,铝端子慎用。

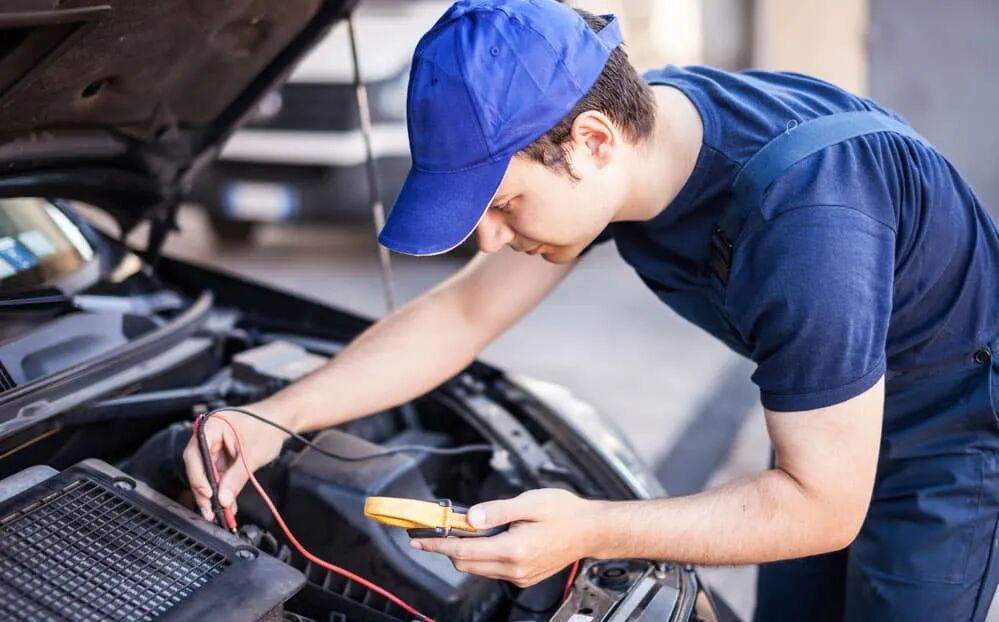

(汽车修理工检查线束)



结论


总的来说,汽车中的线束是车辆电气系统与其多个电子部件之间的重要桥梁。


它在从一个组件到另一个组件的操作过程中提供电源和通信。


如果没有正确的线束,车辆的电气系统将面临许多问题,包括电源中断、效率降低,如果没有正确监控,甚至可能发生火灾。


定期检查汽车线束很重要,这样你就可以在出现更严重的问题之前发现任何损坏迹象。


这样,您的线束使用寿命更长,并且可以防止任何意外的维护成本。
